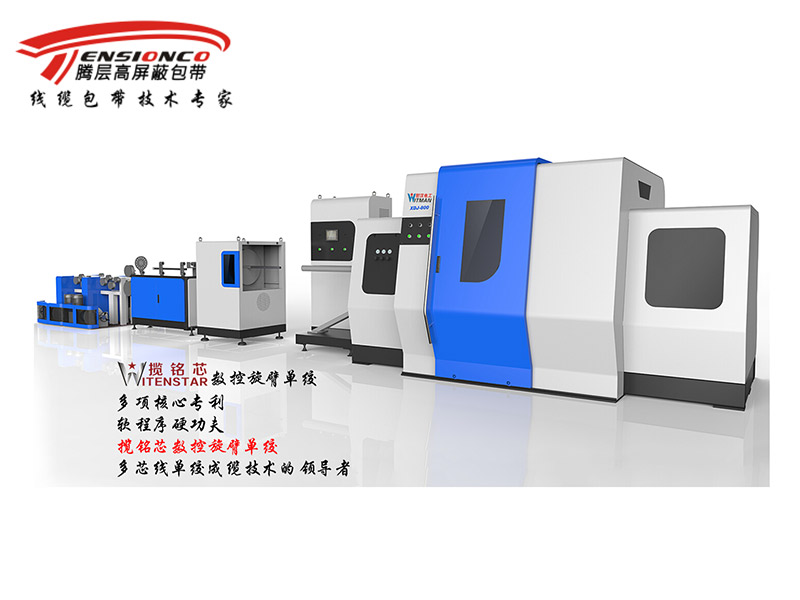

高速旋框式单绞系列

产品描述

高速旋框式单绞系列

用途
◆适用于各种电源线、数据线缆、通讯线缆、以及其他特种线缆芯线成缆绞合，并同时完成中心包带及侧放包带。

性能特征
◆本系列设备是在研究国内外同类产品的基础上，根据广大客户的要求研制而成。
◆拥有自主知识产权，具有国际领先水平，专利号：ZL00237834.5。
◆控制系统由PLC程序控制+变频控制+气动控制组成，绞距稳定。
◆两种绞距形式供客户选择：一、PLC自动无级控制型；二、换齿变换有级型。
◆放线部分有被动型、主动型以及退扭型三种方式选择。


机型及主要技术参数 Model and technical parameters
机器型号	ZH-630	ZH-800	ZH-1000	ZH-1250
供线盘盘径（MM）	ф400-ф500	ф400-ф500-ф630
收线盘盘径（MM）	ф630	ф800	ф1000	ф1250
适用芯线外径（MM）	ф0.6-ф3.0	ф0.6-ф5.0
最大绞合外径（MM）	ф15	ф20	ф25	ф30
绞距（MM）	20-200无级调节	30-300无级调节
回转速（RPM）	700	600	500	400
收线张力	气动
收排线方式	双向丝杆往复排线
绞线方向	S、Z向可自由选定
包带方式	中心绕包或侧放直包
